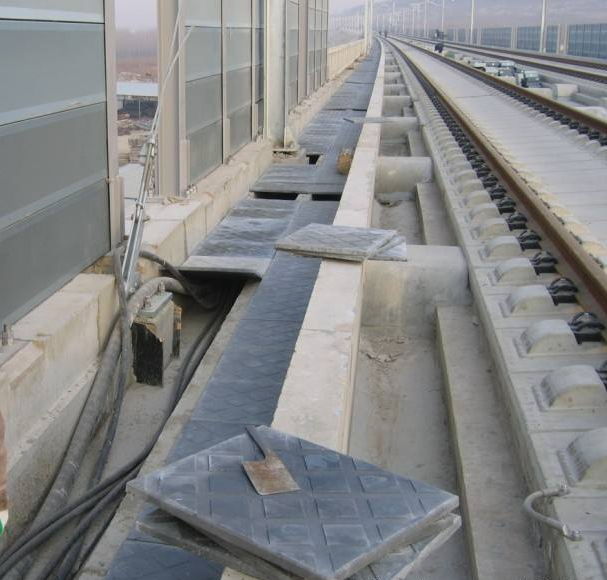

1．主要工艺过程
原材料计量 搅拌 分料入模 振捣成型 码垛 初养 拆模
码垛 终养 成品入库
2．施工方法
2．1主要原材料
生产RPC盖板所使用的原材料主要有：425R普通硅酸盐水泥、石英砂、钢纤维、微硅粉（硅灰）、矿渣粉及RPC专用外加剂、清水等。
2．2拌合物的制备
首先加入石英砂、钢纤维，干拌不少于4min，然后加入水泥、矿渣粉、微硅粉,干拌2min；最后加入水、外加剂，搅拌4min出料。
准确控制用水量，不允许RPC拌合物出搅拌机后加水；首拌4min的搅拌时间不能过少，否则钢纤维就不能够完全分散均匀，加入水泥等粉料后钢纤维会抱团；RPC拌合料在常温下凝固速率非常快，粘性很大，容易粘壁，搅拌均匀的RPC拌合料，最好在30s内卸料完毕；运送RPC拌合料的模板和传送带，应不吸水，不漏浆，并保证卸料及输送通畅。
2．3振捣工艺
RPC制品目前采用振捣成型工艺，要获得良好的振实效果，使RPC材料具有较高的强度和密实度，必须合理选择振捣工艺。RPC拌合物的振动加速度与振动床一致，尽量避免跳跃式振动，减少能量损失，降低噪声，振动时间控制在2～4min。
2．4浇筑成型时抹平压光
入模后的拌合物在振动床上边振动边用抹子抹平压光，达到标准要求的平整度，不外露钢纤维，模板周围不外漏拌合物，这样就会避免拆模后盖板周围出现毛边，影响整体美观，也可以省去大量的人工去打磨它。
RPC材料的凝固速率很快，所以搅拌完毕的RPC拌合物应在30min内灌注完毕，构件宜连续灌注，最大间隔时间应不超过6min。
2．5RPC制品的养护
RPC制品的养护分静停、初养和终养，现场施工人员和温控室人员密切监控，把握好不同养护条件制品的转移，严控养护温度。
2．5．1RPC制品的静停
将浇注成型后的RPC制品带模板平移于托架上，模板上方覆盖塑料薄膜，以减少RPC制品的水分蒸发散失，用叉车将托架放置于平坦的静停区静养，并检查制件的表面平整度，待拌合物表面初凝，静停时间控制在6h内。
2．6．2RPC制品的初养
初凝后的制品立即转至初养室，初养室温度控制在40±5℃间，相对湿度≥70%。初养由升温、恒温、降温三个阶段养护，升温速度控制在12℃/以内，降温速度控制在15℃/h以内，恒温温度应控制在40±5℃。初养结束后拆模，拆模时构件表面温度与环境温度之差不应超过15℃，静停及初养总时间控制在24h内。
拆模时先把塑料薄膜拆除，从定型模具中倒出RPC盖板制品。拆模时不得用力过猛损坏盖板的外观，减少对模板的损害，盖板摆放时要轻放，初期强度不够，防止断裂，严禁摔打，拆模时要将盖板和模板分别码放整齐，便于运输。
2．7．3RPC制品的终养
初养拆模后的RPC制品要移至终养室进行蒸气养护，终养室的温度控制在80±5℃，养护48h，终养过程分为升温、恒温、降温三个阶段，升温速度控制在12℃/h，降温速度控制在15℃/h。终养结束后移出终养室时，构件表面温度与环境温度之差不应超过15℃。
RPC盖板制品拆模码垛时，制品间应留30～50mm的间隙，以利于蒸汽的流动，应使与蒸汽接触的制品外表面积尽可能最大，以利于热量的传递。为避免起运时磕碰及蒸汽流动，RPC制品码垛间以及码垛与养护室壁间应留200mm的间隙。在每个RPC制品码垛上方都要覆盖塑料薄膜，防止室盖上的冷凝水直接滴于制品表面，蒸汽不能直接喷在RPC制品上，应使蒸汽向下方喷。
终养室中尽量避免使用铁制构件，如不可避免，应用塑料薄膜将其包裹，或者采取其他措施覆盖铁制构件表面，以防污染RPC制品表面，码垛用的木方外应包裹塑料薄膜。定期清理养护室，保持室内洁净，以防RPC制品被污染。养护室应能准确地控制室内温度，能准确地控制升温降温速度。
3．6RPC产品存放
RPC盖板终养后移出终养室，RPC盖板应侧立分层码放，每层间垫木条或者软管，码放高度不超过四层，码垛的RPC盖板要用苫布覆盖，存放盖板时要轻拿轻放，产品的码放要便于产品出厂装车。
